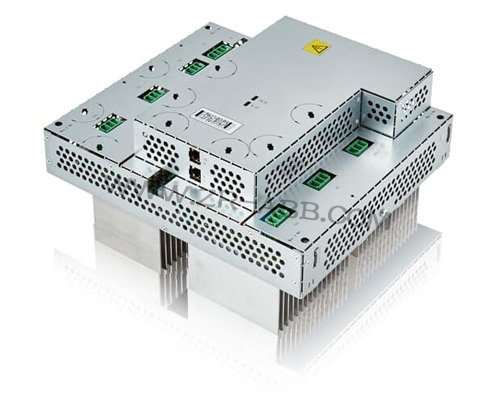

ABB機器人驅動器無法啟動故障，核心誘因集中在供電回路、預充電系統、安全聯鎖及軟件適配四大類，且不同誘因的故障反饋存在明顯差異，ABB機器人維修需優先依托現場反饋鎖定高概率誘因，而非逐件拆解檢測。作為機器人動力轉換核心，該驅動器集成整流、逆變、聯鎖控制等多重單元，內部電路精密且聯動性強，盲目排查不僅耗時，更易因操作不當擊穿IGBT模塊、控制芯片等貴重元件，需遵循“先快速鎖障、后精準維修”的原則，兼顧效率與安全性。



現場快速鎖障需結合啟動瞬間的直觀反饋，無需依賴復雜設備即可縮小范圍。啟動后無任何反應、指示燈全滅，且無報警彈窗，優先判定為主供電回路斷路或供電模塊失效，可直接用萬用表檢測輸入端三相電壓，同時排查空氣開關、進線電纜是否存在熔斷、破損；啟動時伴隨短暫嗡鳴，指示燈閃爍后立即停機，高概率是預充電電阻開路或直流母線電容衰減，這類故障多因長期高負荷運行導致部件老化，可通過拆機后電阻阻值測量、電容外觀檢查快速確認。



供電回路維修需規避“只換部件不查根源”的誤區，確保故障徹底解決。檢測發現三相電壓失衡超過±3%，需先排查車間電網波動情況，再檢查供電電纜接口是否氧化、接觸不良，清潔接口后重新緊固，破損電纜需更換同規格阻燃型號，避免后期短路�？諝忾_關、熔斷器熔斷時，不可直接更換后上電，需用兆歐表檢測回路絕緣性，確認無短路點后再更換配件，同時核對配件額定參數與驅動器適配性，防止參數不匹配導致二次熔斷。



預充電回路作為高頻故障點，ABB機器人維修需把控部件檢測標準與安裝細節。拆機后先觀察直流母線電容外觀，若存在鼓包、漏液或頂部防爆閥凸起，直接批量更換原廠電容，更換時注意正負極對應，且電容規格需與驅動器型號完全一致，容值偏差不可超過±5%。預充電電阻檢測需對比原廠標準阻值，阻值無窮大或偏差超過10%需及時更換，安裝后需檢查電阻固定支架是否牢固，避免運行時振動導致引腳脫落，影響充電效果。



安全聯鎖觸發導致的啟動失敗，需重點排查信號傳輸鏈路與部件觸點狀態，而非局限于驅動器本體。當驅動器報32102、32103等聯鎖故障代碼時，先斷開聯鎖回路，用萬用表逐點檢測急停按鈕、安全門鎖、示教器使能鍵的觸點通斷，觸點氧化會導致信號誤觸發，需用酒精棉簽徹底清潔，磨損嚴重的觸點需更換部件。ABB機器人維修同時檢測聯鎖單元24V控制電源，電壓波動超過±0.5V需排查供電模塊，確保聯鎖信號穩定傳輸，避免虛假聯鎖導致啟動失敗。

逆變單元與IGBT模塊維修需依托專業檢測，同時做好散熱適配。IGBT模塊擊穿是啟動失敗的致命故障，檢測時用萬用表分別測量CE極、GE極阻值，若出現導通短路現象，需同步檢查驅動光耦與驅動電路，光耦損壞會導致模塊驅動信號異常，需一并更換。安裝新IGBT模塊前，需清理散熱器表面雜質，均勻涂抹導熱硅脂，涂抹厚度控制在0.5-1mm，按規定扭矩緊固模塊，確保散熱通暢，避免運行時過熱損壞。



控制電路板維修需聚焦信號鏈路與焊點可靠性，避免因細微故障導致啟動異常。啟動信號無法傳遞時，先檢查電路板與逆變單元、聯鎖模塊的連接排線，排線松動、針腳氧化是常見問題，清潔針腳后重新插拔并鎖緊卡扣，老化排線需及時更換。觀察電路板是否有燒焦、虛焊痕跡，重點檢查電源管理芯片周邊焊點，用熱風槍對虛焊點補焊，芯片損壞需更換同型號配件，更換后需初步通電測試芯片供電電壓，確保信號正常輸出。



軟件故障需在硬件無異常后針對性處理，核心是保障軟硬性適配。驅動器固件損壞、參數錯亂導致的啟動失敗，需通過ABB專用調試軟件讀取故障日志，明確故障關聯參數，恢復出廠設置后導入備份參數，不可直接刷新固件。無參數備份時，需按機器人軸數、電機型號重新配置動力參數、控制邏輯參數，配置完成后逐一驗證參數合理性，避免因參數偏差導致啟動后過載、過流。固件更新需選用官方適配版本，禁止跨型號刷寫，防止主板芯片損壞。



ABB機器人維修安全操作需貫穿全程，規避高頻操作風險。拆機前必須切斷主電源，懸掛“禁止通電”警示標識，靜置15分鐘以上待直流母線電容完全放電，嚴禁未放電觸摸端子，防止觸電。作業時佩戴防靜電手環、絕緣手套，工具需選用絕緣性能達標型號，避免靜電擊穿控制芯片。禁止在未斷開電機負載的情況下上電測試，若需檢測供電，可接入假負載模擬運行，同時避免工具觸碰電路板精密元件，防止短路損壞。



維修后的驗證需分階段推進，確保無潛在隱患且啟動穩定。第一階段空載測試，通電后觀察指示燈狀態，檢測輸入輸出電壓、直流母線電壓是否在標準范圍，無報警代碼后空載運行30分鐘，用紅外熱成像儀監測IGBT模塊、電容等部件溫度，溫度超過60℃需排查散熱問題。第二階段負載測試，模擬實際生產工況，驗證各軸電機動力輸出均勻性，核對電流、轉速參數，連續運行1小時無過載、過流報警，且啟停正常，方可判定ABB機器人維修合格。



針對性預防性維護能大幅降低啟動故障復發率，需結合故障規律制定計劃。每月清理驅動器內部及散熱通道灰塵，檢查散熱風扇運轉狀態，風扇轉速不足或異響時及時更換，同時更換老化導熱硅脂。每季度檢測預充電電阻阻值、直流母線電容容值，高負荷工況下縮短檢測周期，提前更換老化部件。定期備份驅動器程序與參數，每半年更新一次適配固件，同步檢查供電回路、聯鎖回路部件狀態，形成ABB機器人維修與養護閉環。
