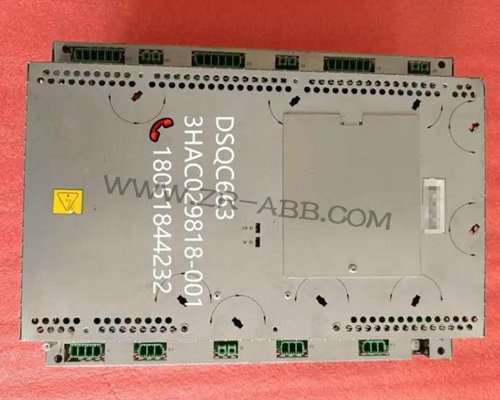

在工業自動化生產場景中，ABB機器人DSQC663驅動器作為動力輸出核心單元，其過載故障直接制約機器人運行穩定性，甚至引發生產線停機。DSQC663驅動器的過載保護機制極為靈敏，當檢測到輸出電流持續超出額定范圍或負載轉矩突破設計閾值時，會立即觸發保護并顯示對應故障代碼（如常見的過載相關故障碼），避免IGBT功率模塊、電機繞組等關鍵部件燒毀。不同于普通驅動器過載，該型號驅動器集成了ABB專屬的伺服控制算法，過載誘因不僅涉及機械負載與電氣故障，還可能與參數配置、算法適配性相關，ABB機器人維修需兼顧硬件檢測與軟件調試，精準定位核心誘因才能高效解決問題。



過載故障的分級診斷是維修的前置關鍵，可根據故障觸發場景與表征劃分為三類，為后續溯源提供明確方向。瞬時過載多在急加速、急減速或負載突變時觸發，故障代碼瞬時出現且重啟后可短暫恢復，核心誘因多為動態參數設置不當或負載沖擊過大；持續過載表現為驅動器啟動后短時間內反復報警，伴隨驅動器外殼溫升過快，大概率是機械卡滯、負載超標或電機本體故障；隱性過載則較為隱蔽，無明顯故障代碼但機器人運行乏力、定位精度下降，多由電流檢測電路漂移、參數匹配偏差等隱性問題導致。通過分級診斷快速界定故障類型，能大幅提升維修效率。



基于分級診斷結果，開展多維度誘因溯源是ABB機器人維修核心環節。機械維度是過載最主要誘因，需重點排查傳動系統：斷電后手動轉動機器人各軸關節，感受是否存在卡頓、阻力不均現象，若存在則可能是減速器軸承磨損、齒輪嚙合不良或?qū)к墲櫥�不足，這些問題會增大電機運行阻力，迫使驅動器輸出更大轉矩引發過載；同時檢查聯軸器緊固狀態與同軸度，偏差過大易產生附加力矩，導致負載異常升高。負載本身是否超出電機額定轉矩也需核實，部分生產場景中工件重量超標或工藝參數不合理，會直接導致驅動器長期過載運行。



電氣維度誘因需從驅動器、電機及線路三方面排查。驅動器內部硬件故障是重要誘因，電流檢測電路中的霍爾傳感器老化、采樣電阻損壞，會導致檢測電流值偏差，引發誤過載報警；IGBT功率模塊性能衰減或驅動板邏輯電路損壞，會降低驅動器負載承載能力，正常負載下也可能觸發過載；散熱系統故障同樣不可忽視，散熱風扇卡死、散熱片積塵堵塞會導致驅動器散熱效率下降40%以上，高溫環境下驅動器會自動降低負載能力，間接引發過載。電機側故障如繞組短路、斷路、絕緣層老化，會導致運行電流異常增大，進而觸發驅動器過載保護；電機軸承磨損卡滯也會增大運行阻力，加劇過載風險。線路連接問題如動力線破損短路、接線端子氧化松動、接地不良，會導致電流傳輸異常，誘發過載報警。



參數與算法維度的誘因易被忽視，卻占據隱性過載的主要比例。驅動器內電機參數與實際電機銘牌不匹配，會導致轉矩計算錯誤，引發誤判過載，尤其更換電機后未重新執行參數配置時極易出現此類問題；動態參數設置不當同樣關鍵，速度環增益、電流環增益過高，或加減速時間過短，會導致電機啟停時產生劇烈震蕩，瞬時電流峰值超出閾值，觸發瞬時過載；此外，ABB專屬伺服控制算法的適配性問題，如未根據負載特性調整算法參數，也可能導致負載分配不均，引發局部過載。

結合分級診斷與誘因溯源結果，實施場景化修復執行，確保ABB機器人維修針對性與安全性。針對瞬時過載場景，優先優化動態參數：通過ABB專用調試軟件降低速度環與電流環增益，延長加減速時間至合理范圍，采用S型加減速曲線優化指令軌跡，減少負載沖擊；若存在負載突變，需同步優化生產工藝，避免工件重量驟增或作業節奏突變。



持續過載場景需先解決機械與電機故障：機械卡滯問題需拆解傳動部件，清理減速器內部異物，更換磨損軸承并加注適配潤滑脂，校準聯軸器同軸度與平行度，確保傳動順暢；負載超標時需重新核算負載轉矩，更換適配功率的電機或優化作業流程減輕負載。電機故障修復需用萬用表檢測三相繞組電阻，確保偏差≤5%，若存在短路、斷路則進行繞組修復或更換電機；用兆歐表測量繞組與外殼絕緣電阻，確保≥50MΩ，阻值過低需烘干電機或修復絕緣層。驅動器硬件故障修復需在嚴格防靜電環境下進行，更換燒毀的IGBT功率模塊、采樣電阻或霍爾傳感器，更換時確保型號與原廠一致，IGBT模塊安裝時均勻涂抹0.1-0.2mm厚的導熱硅脂，用扭矩扳手按規定值緊固散熱片螺栓；清理散熱系統積塵，更換卡死的散熱風扇，確保散熱通道通暢。



隱性過載場景的修復核心是參數校準與電路調試：重新核對驅動器內電機參數，執行電機自動識別功能讓驅動器精準匹配電機特性，調整過載保護閾值至電機額定電流的1.2-1.5倍，過載時間設置為1-3分鐘，確保保護機制有效且不誤觸發；用示波器檢測電流檢測電路輸出信號，校準放大電路零點與增益，更換漂移的霍爾傳感器，確保電流檢測精準。線路問題修復需更換破損的動力線與屏蔽線纜，清理接線端子氧化層并重新緊固，檢查接地系統確保接地電阻≤4Ω，避免漏電干擾引發電流異常。



ABB機器人維修后的性能驗證是保障運行穩定的關鍵，需構建三級驗證體系。第一級為空載驗證：重啟驅動器后執行機器人空轉程序，運行30分鐘，通過調試軟件實時監測輸出電流波動，確保波動范圍≤±5%，驅動器外殼溫升控制在25℃以內，無過載報警觸發；同時檢測散熱風扇運行狀態與散熱效果，確保散熱正常。第二級為負載驗證：模擬實際生產工況逐步加載至額定負載的70%、100%，分別運行1小時，觀察機器人動作軌跡精度與響應速度，確認無運行乏力、卡頓現象，過載故障無復發。



第三級為動態性能驗證：測試急加速、急減速等極限工況，監測瞬時電流峰值是否控制在過載閾值內，優化后的動態參數是否有效規避負載沖擊；通過ABB調試軟件檢測伺服控制算法的適配性，確保轉矩分配均勻。驗證過程中若出現過載復發現象，需回溯溯源與修復流程，重點檢查參數配置與機械傳動狀態，直至所有驗證項目達標。



構建全周期過載防護體系，能從根源降低DSQC663驅動器過載故障率。建立設備運行臺賬，詳細記錄每次過載故障的觸發場景、診斷結果、修復措施及驗證數據，定期分析故障趨勢，預判易損部件更換周期。制定精細化維護計劃：每月用紅外測溫儀檢測驅動器表面溫度，排查局部過熱隱患；每季度清理散熱通道與接線端子，檢查電機絕緣性能與傳動部件磨損狀態；每年對電流檢測電路、IGBT模塊進行專項檢測，更換老化元件。



優化參數管理與操作規范：將適配不同負載場景的參數配置保存為模板，更換工件或調整工藝時直接調用，避免參數誤設置；加強操作人員培訓，使其掌握過載故障的基礎分級判斷方法，出現故障后及時記錄現場工況，為ABB機器人維修維修提供精準信息。針對高頻重載場景，可升級散熱系統或選用功率余量更大的配套電機，提升驅動器抗過載能力。通過修復與防護的協同配合，最大化保障DSQC663驅動器運行穩定性，支撐生產線連續高效運轉。
